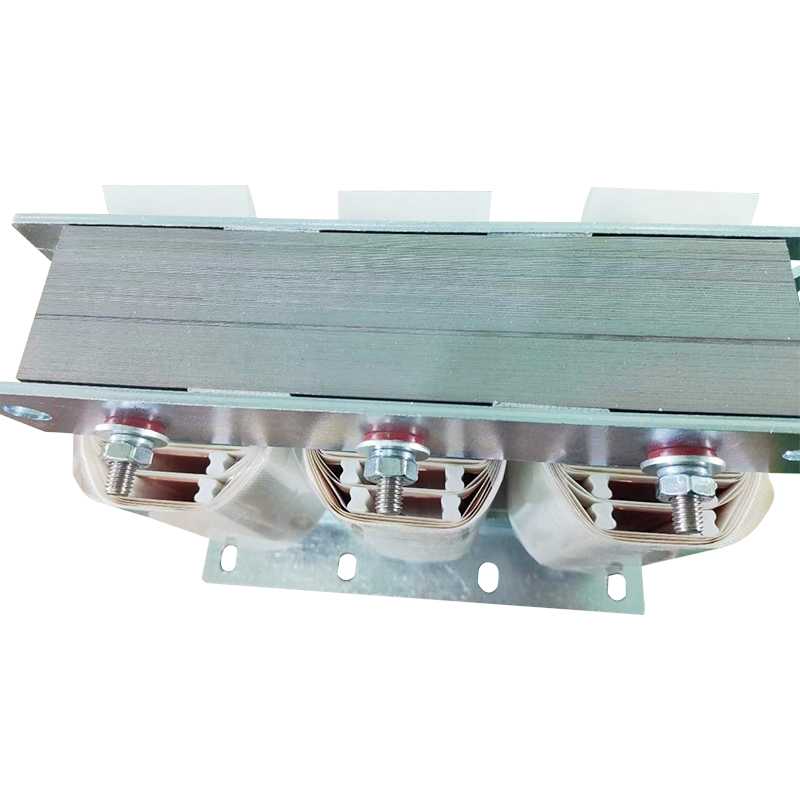

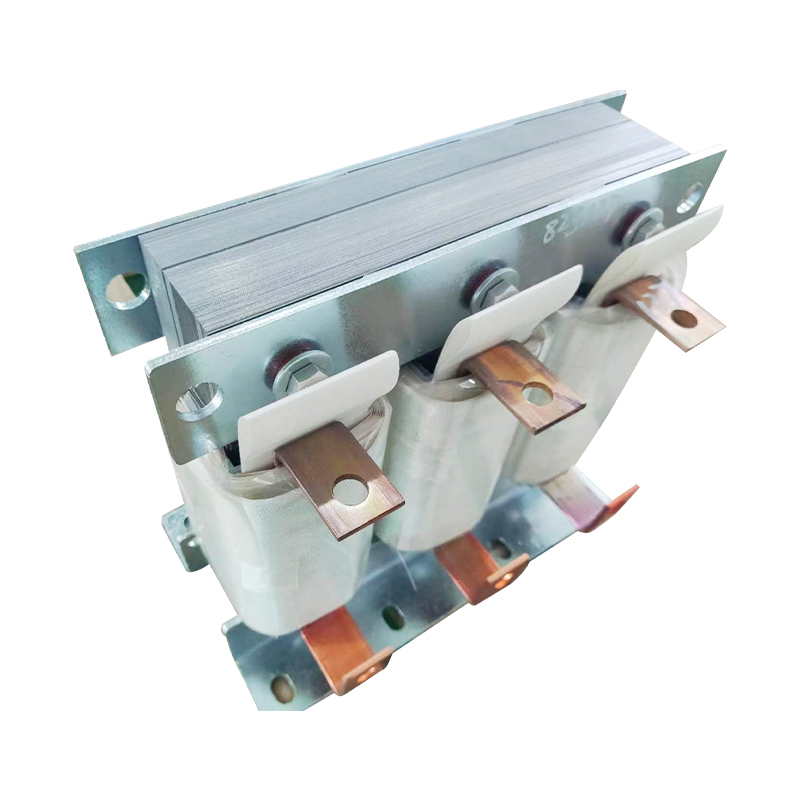

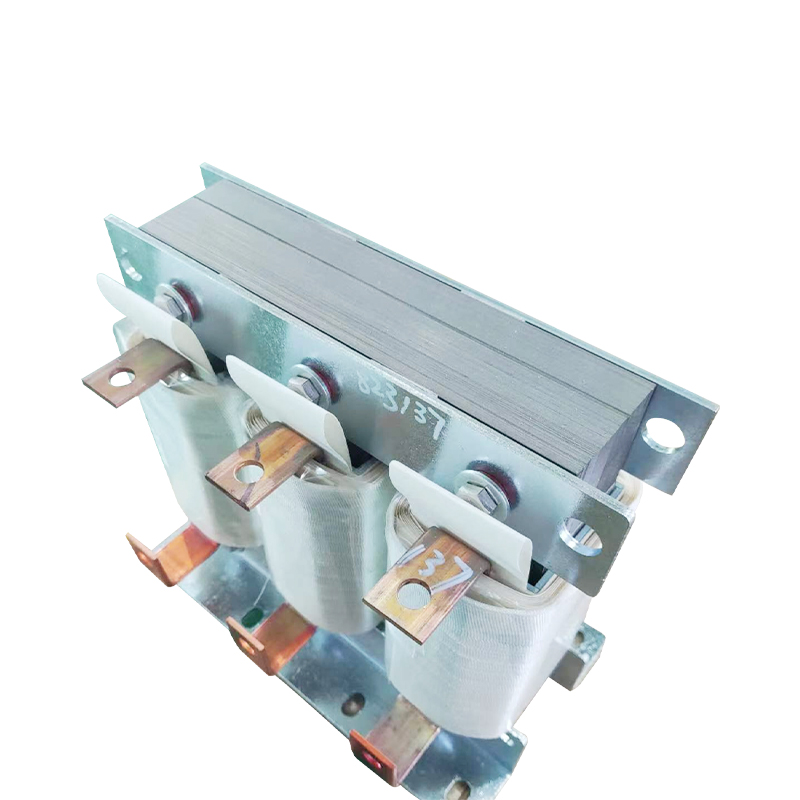

Reator de filtro trifásico 660V

Recursos do produto

Nas redes elétricas, existem inúmeras fontes harmônicas, como retificadores, conversores e conversores de frequência. Os harmônicos de alta ordem gerados por esses dispositivos podem comprometer gravemente a operação segura dos transformadores principais e de outros equipamentos elétricos do sistema. Os reatores de filtro são amplamente utilizados em gabinetes de filtro de alta e baixa tensão. Eles são conectados em série com capacitores de filtro e sintonizados em uma frequência ressonante específica para absorver correntes harmônicas de frequências correspondentes na rede elétrica. As taxas de reatância são 1%, 5,67%, 6%, 12% e 13%, capazes de eliminar o 3º, 5º, 7º, 11º, 13º e harmônicos de ordem superior. Quando os reatores de filtro são conectados em série com capacitores, eles absorvem efetivamente os harmônicos da rede e melhoram o fator de potência do sistema, desempenhando um papel significativo na operação segura do sistema.

Características:
1. O reator de filtro está disponível nos tipos trifásico e monofásico, ambos do tipo seco com núcleo de ferro.
2. O núcleo de ferro usa chapas de aço silício laminadas a frio de alta qualidade e baixa perda. As colunas centrais são divididas em pequenas seções uniformes por múltiplos entreferros, que são espaçados com placas de tecido de vidro laminado epóxi e colados com um adesivo especial para garantir que o entreferro do reator não mude durante a operação.
3. As bobinas são enroladas com fio de cobre plano de grau F ou grau H e dispostas de maneira firme e uniforme.
4. Após a montagem, as bobinas e o núcleo de ferro do reator do filtro passam por um processo de pré-cozimento → impregnação a vácuo → cura por calor, usando verniz de impregnação de grau H para unir firmemente as bobinas e o núcleo de ferro.
5. As braçadeiras, fixadores e outras partes do reator do filtro são feitas de materiais não magnéticos para garantir um fator de alta qualidade e um bom efeito de filtragem.
6. Todas as partes expostas são tratadas com medidas anticorrosivas.
7. Possui aumento de baixa temperatura, baixa perda, alta taxa de utilização abrangente e é fácil de instalar.
