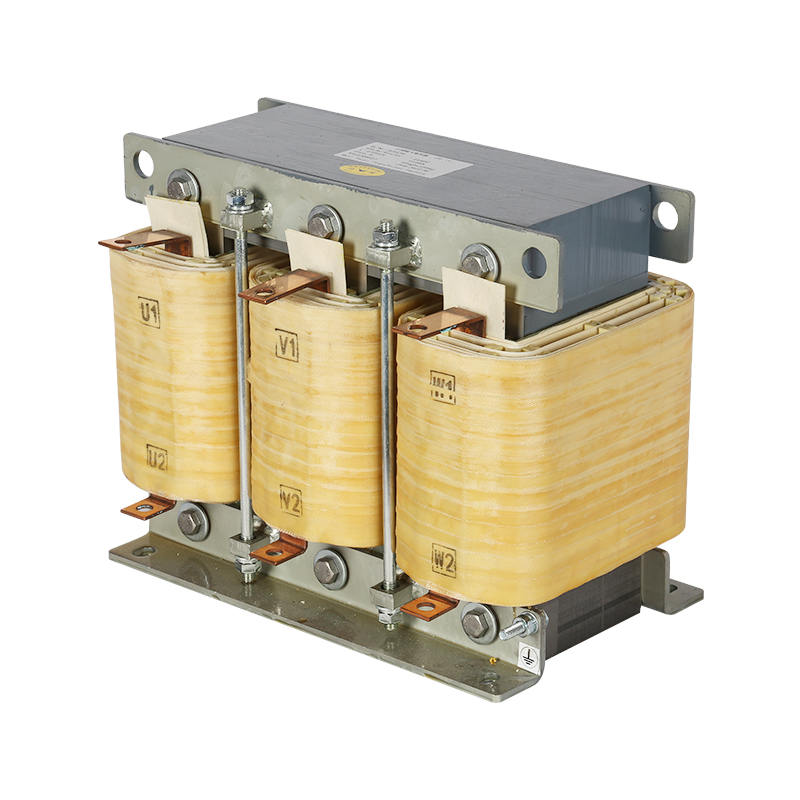

Reator de entrada CA

Um reator de entrada CA trifásico é colocado entre a fonte de alimentação e o conversor de frequência. Ele limita os surtos de corrente causados ​​por mudanças repentinas de tensão e sobretensões operacionais, protegendo efetivamente o conversor de frequência e melhorando seu fator de potência, ao mesmo tempo que suprime as correntes harmônicas que entram na rede elétrica a partir do conversor. As características do produto incluem redução de ruído do motor e perdas por correntes parasitas, proteção dos dispositivos de comutação de energia dentro do conversor e garantia de operação normal sob condições específicas, como interferência significativa ou sobretensão da fonte de alimentação e desequilíbrio de tensão de fase da fonte de alimentação inferior a 1,8% de a tensão nominal em linhas com impedância extremamente baixa (onde o transformador de potência excede o valor nominal do conversor de frequência em mais de dez vezes).

Uso: Durante a operação, os conversores de frequência e os reguladores de velocidade estão frequentemente sujeitos a picos de corrente e tensão, o que pode prejudicar gravemente seu desempenho e vida útil. Portanto, um reator de entrada é instalado na frente deles para suprimir surtos de tensão e corrente, proteger o conversor de frequência e o regulador de velocidade, prolongar sua vida útil e evitar interferência harmônica. Como os conversores de frequência e reguladores de velocidade ajustam a velocidade alterando a frequência, harmônicos de alta ordem e distorções de forma de onda ocorrem frequentemente durante o ajuste de velocidade, afetando o uso normal do equipamento. Conseqüentemente, um reator de entrada é necessário na extremidade de entrada para melhorar o fator de potência do conversor de frequência, suprimir correntes harmônicas, filtrar tensões e correntes harmônicas e melhorar a qualidade da rede elétrica.
